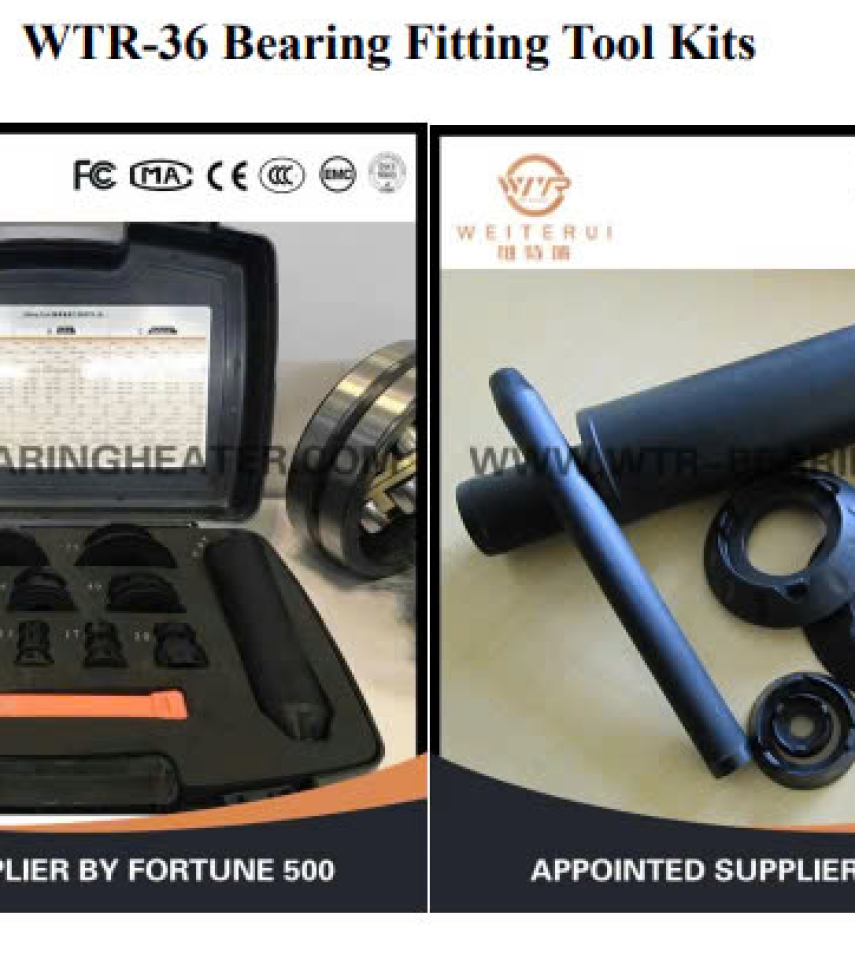

Lắp đặt đúng cách là rất quan trọng để kéo dài tuổi thọ của ổ trục. Bộ dụng cụ lắp ổ trục WTR được thiết kế để lắp ổ trục, ống lót, vòng đệm, cam và puli một cách an toàn, chính xác và nhanh chóng. Nó được trang bị vòng va đập bằng nylon công nghiệp để ngăn kim loại và kim loại tiếp xúc trực tiếp và ngăn ngừa hư hỏng trục.
Vòng ngoài của ổ trục và mặt đầu vòng trong phải nằm trên cùng một mặt phẳng khi chúng ta lắp ổ trục. Cụm lắp ráp có thể được truyền đến các bộ phận lắp ghép thông qua vòng va đập, do đó chúng ta có thể tránh lắp đặt theo con lăn đi qua. Các thành phần đi qua gây hư hỏng rãnh lăn. Lắp đặt đúng cách cho phép tải được truyền đến các thành phần lắp ghép thay vì phần tử lăn để truyền tải tải, do đó tránh hư hỏng rãnh lăn.

Bộ dụng cụ lắp vòng bi Nhắc nhở hoạt động

Khi vận hành bộ dụng cụ, vui lòng mang giày an toàn, kính bảo hộ, găng tay và mũ bảo hiểm an toàn.
Không sử dụng bộ dụng cụ để lắp đặt khi các bộ phận có nhiệt độ trên 80℃.
Không lắp vòng trong và vòng ngoài của ổ trục con lăn côn cùng lúc, cũng không lắp vòng trong

Bộ dụng cụ ổ trục phù hợp với ổ trục kích thước nhỏ (Kích thước lỗ: 10mm-55mm)

1. Khi vòng trong của ổ trục lắp chặt với trục, vòng ngoài của ổ trục và lỗ lắp lỏng lẻo.

Các bước cài đặt:

1) Làm sạch bề mặt trục lắp và bôi dầu mỏng.
2) Đặt ổ trục vào trục sao cho vát mép trên mặt cuối của vòng trong của ổ trục tiếp xúc với trục càng xa càng tốt. Chọn bộ đệm va đập và ống lót thích hợp. Tiếp xúc đồng đều với mặt cuối của ổ trục sao cho trục ống lót song song với trục.
3) Nhẹ nhàng gõ ống lót mà không có búa giật để từ từ di chuyển ổ trục cho đến khi đầu kia của vòng trong tiếp xúc chặt với vai trục.
4) Lắp ổ trục và trục đã lắp vào lỗ

2. Khi vòng ngoài của ổ trục và lỗ lắp chặt, vòng trong của ổ trục và trục lắp lỏng.

Các bước cài đặt:

1) Rửa sạch bề mặt lỗ lắp và bôi dầu mỏng.
2) Đặt trục nằm phẳng trên lỗ sao cho vát mép trên mặt cuối của vòng ngoài ổ trục tiếp xúc với lỗ càng đều càng tốt. Chọn miếng đệm va đập và bộ ống lót thích hợp để mặt cuối tiếp xúc đều với mặt cuối của vòng ngoài ổ trục sao cho đường trục ống lót song song với đường tâm lỗ.
3) Gõ nhẹ mà không dùng búa giật để từ từ di chuyển ổ trục cho đến khi đầu kia của vòng ngoài tiếp xúc chặt với đáy lỗ.
4) Lắp trục vào lỗ ổ trục. Khi lắp ép, phương pháp được mô tả ở trên thường được sử dụng.

3. Khi vòng bi vừa khít với cả trục và lỗ.

Các bước cài đặt:

1) Làm sạch trục lắp, bề mặt lỗ và tra dầu.
2) Đặt ổ trục phẳng trên lỗ và trục sao cho mặt đầu vòng trong của ổ trục vát, mặt đầu vòng ngoài vát tiếp xúc đồng đều với trục và lỗ, và mặt đầu trong và ngoài của nhóm gioăng ống lót tiếp xúc đều với mặt đầu vòng trong và ngoài. Làm cho đường trục ống lót song song với đường tâm trục và lỗ.
3) Gõ nhẹ mà không có búa giật để từ từ di chuyển ổ trục cho đến khi mặt đầu kia của vòng trong và vòng ngoài tiếp xúc chặt với vai trục và đáy lỗ tương ứng
